网络负载均衡实践手册

首先在自己的电脑上安装虚拟机，并安装Centos

1、环境准备

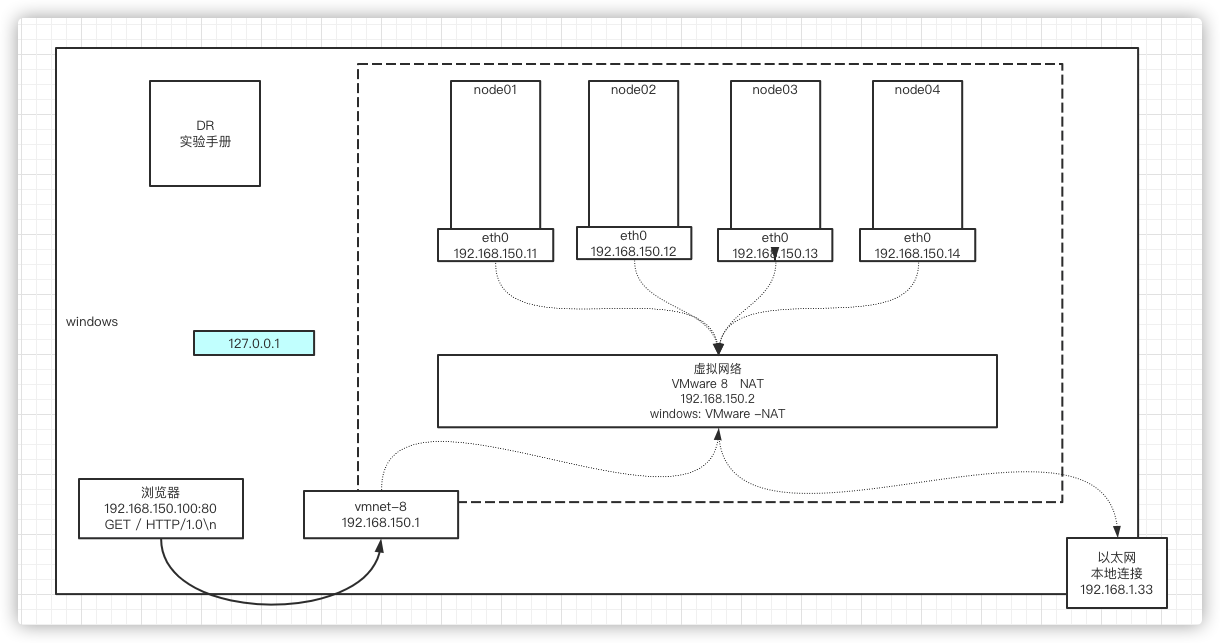

我的虚拟机的环境：

虚拟网络：Vmware8

虚拟网络网关：192.168.150.1

window上的一个虚拟化环境

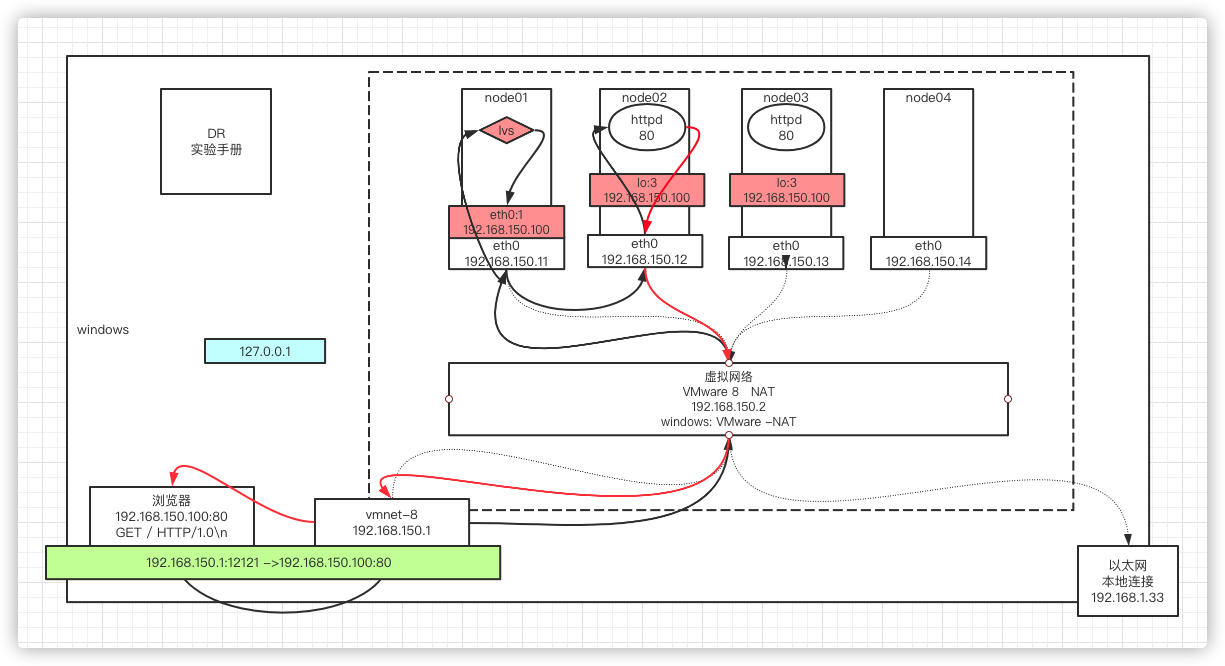

用node01做负载均衡服务器，node02、node03座位Real-server

所以其实node01就相当于之前说的DIP，node02、node03相当于RIP

2、配置

上面先讲网络层配置好，开始配置VIP

a、先去node01

1

ifconfig eth0:8 192.168.150.100 netmask/24

Eth0:8 冒号后面即子接口（IP）名

netmask/24：24代表三个255，（每个点分字节都是255，8个二进制位即八个1，一共三个点分字节，所以是24个1，简写24，如果是两个255，那就是/16）

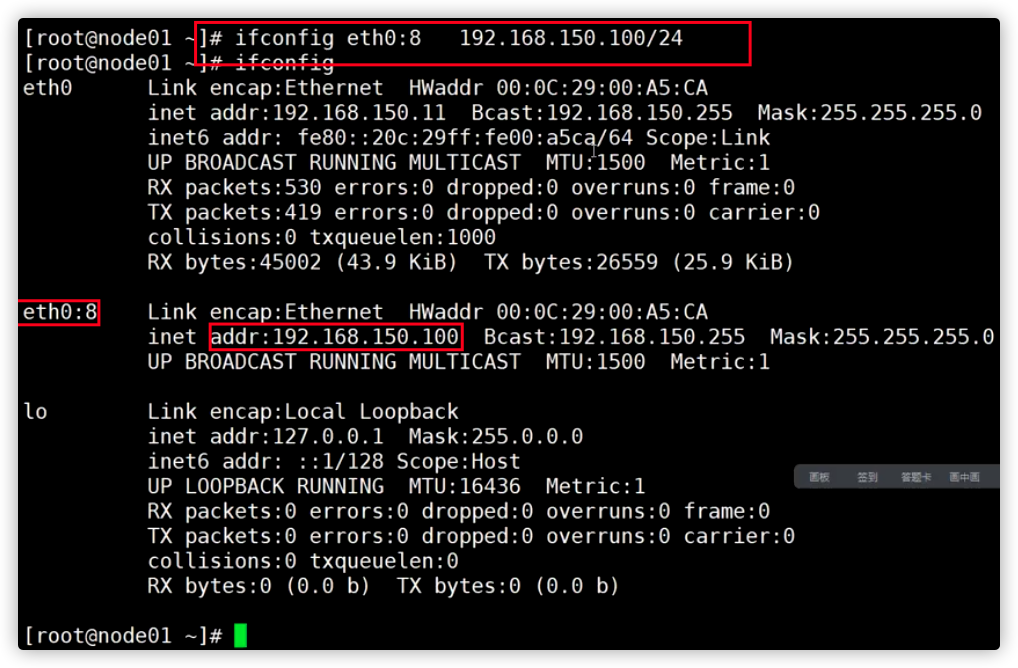

再使用ifconfig查看：

b、再去配置node02、03（先改内核协议，再改IP）

注意，在配置node02和node03时，先要去调协议，不然直接配置隐藏IP的话，很可能会暴露出去

所以需要先去修改协议， 即配置内核变量arp_ignore和arp_announce的值

1

cd /proc/sys/net/ipv4/conf/eth0

不能用vi修改，使用echo 重定向

1
2
3

echo 1 > arp_ignore
//查看修改状态
cat arp_ignore

同理

1
2
3

echo 2 > arp_announce
//查看修改状态
cat arp_announce

这里改的是一个接口的，为了其他的接口以后也生效，把其他的也改一下

回到上层目录，进入到all目录下，同样执行上面两个命令

接着配置node02和node03的隐藏IP

前提：先安装httpd服务（两台服务器都需要安装启动）

1
2
3
4

yum install httpd
service httpd start
//同时创建 /var/www/html/index.html文件，并写入
<h1>from 192.168.150.12</h1>

node03同理

1
2
3
4

yum install httpd
service httpd start
//同时创建 /var/www/html/index.html文件，并写入
<h1>from 192.168.150.13</h1>

注意：按道理来说，node02,node03上面的html文件内容应该是一样的，但是这里为了测试，所以写成不一样的

1

ifconfig lo:2 192.178.150.100 netmask 255.255.255.255

注意：这里一定要注意，Real-server这里的掩码一定要配置成4个255（规避数据包发不出去的）

因为掩码和IP要发生一次&运算，来生成路由条目，如果写成了255.255.255.0，那么意味着，从还回接口也能抵达192.168.150.0这个网络；而eth0也可以去到一个192.168.150.0的网络号（192.168.150.12和255.255.255.0做&运算）

那如果现在ping一下192.168.150.1的话，那么从eth0和lo:2都可以走，对于内核来说，物理网卡和虚拟网卡，肯定是虚拟网卡更近一点，会把这个数据发挥到还回接口上，相当于又发给自己了，所以这个包永远发不出去

而4个255，与192.168.150.1做&运算，得到的网络号是192.168.150.1，整个都是网络号，没有主机位了，所以

然后进行访问：

单独访问192.168.150.12:80、192.168.150.13:80发现都没问题

3、LVS服务配置

现在只需要在lvs安装应用层工具

1

yum install ipvsadm  -Y

配置入口出口

1

ipvsadm -A -t 192.168.150.100:80 -s rr

1

ipvsadm -a -t 192.168.150.100:80 -r 192.168.150.12 -g -w 1

1

ipvsadm -a -t 192.168.150.100:80 -r 192.168.150.13 -g -w 1

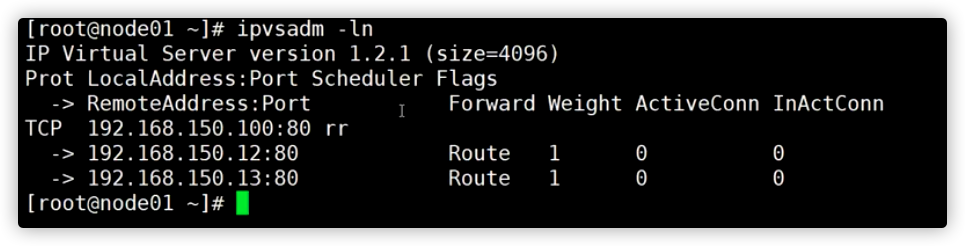

然后负载均衡服务器上就可以查看

1

ipvsadm -ln

验证

此时，尝试请求， 192.168.150.100:80,多执行几次，发现返回值一会返回192.168.150.12,一会返回192.168.150.13,成功～;

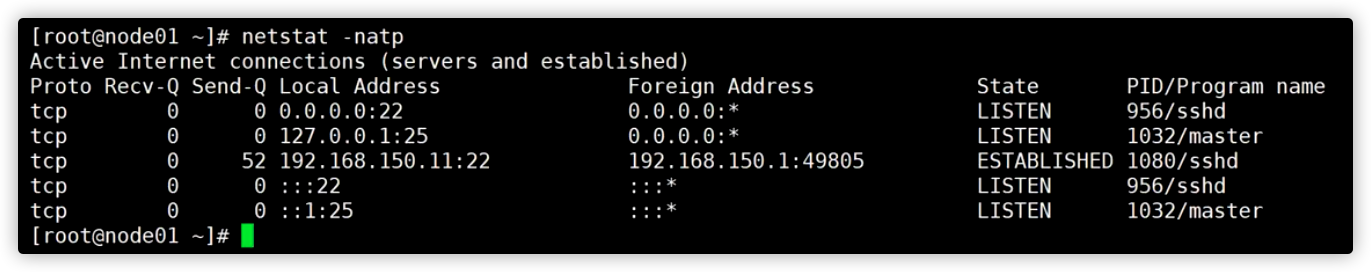

在node01上，执行netstat -natp

没有发现相应的Socket连接（没有source为192.168.150。1到192.168.1.12或者192.168.1.13的连接）,即没有握手操作；去node02和node03上，执行netstat -natp

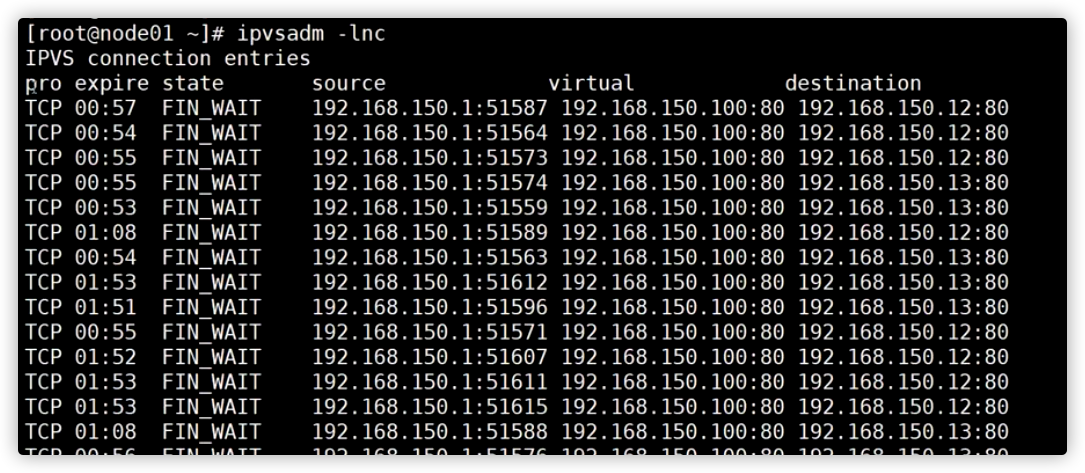

在执行命令ipvsadm -ln,查看偷窥记录本，发现有统计结果（四次分手后，还处于一个随机的等待时间，所以这里可以看到）

注意：上面的state如果是：

FIN_WAIT:连接过，偷窥了所有的包

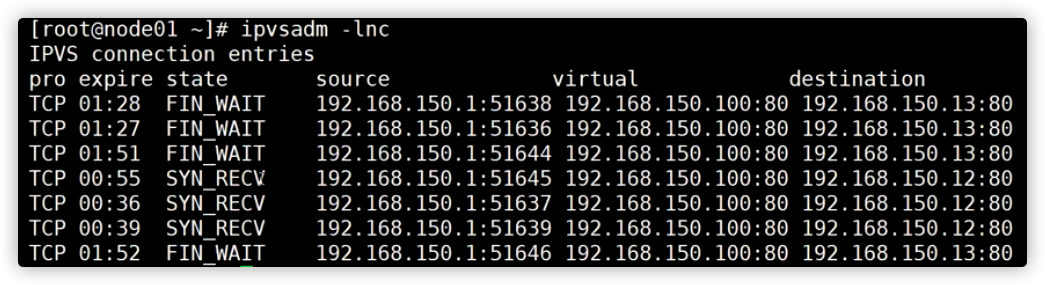

SYN_REDCV:基本上lvs都记录了，证明了lvs没事，。一定是后面的网络层出问题了（下面的问题是因为将node02 down了 (在node02下执行命令（ifconfig lo:2 down)）

至此，高并发和负载均衡就些讲完了，下一节说高可用
